Amortizor cu funcție de cursă liberă, 2 canaturi

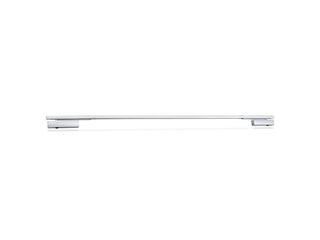

TS 5000 E-ISM/S cu funcție de cursă liberă * Sistem de amortizor aplicat cu șină de glisare pentru uși cu două canaturi cu reglarea succesiunii la închidere integrată, funcție de cursă liberă la canatul activ și blocare electrică în poziție la canatul pasiv
- Sistem alcătuit din TS 5000 E Hy 3-6 și TS 5000 și șină de glisare E-ISM/S cu blocare în poziție la canatul pasiv
- Canat pasiv cu TS 5000 cu forță de închidere EN2-6 sau TS 5000 ECline cu forță de închidere EN3-5
- Canat activ cu TS 5000 E Hy (24 V) și forță de închidere reglabilă EN3-6
- Se poate utiliza pentru ușile cu opritor pe partea dreaptă și stângă, fără inversare
- Blocare în poziție acționată electric în șina de glisare a canatului pasiv, cu interval de blocare în poziție 80° - 130°
- Reglarea succesiunii la închidere menține canatul activ în poziție de așteptare până când canatul pasiv este închis
- Cu funcție de blocare confortabilă la canatul activ pentru blocarea în poziţie a ușii în unghiul maxim de deschidere
- Forță de capăt hidraulică, care accelerează ușa cu puțin timp înaintea poziției închis
- Viteza de închidere se poate adapta individual
- Amortizarea integrată a deschiderii frânează ușile împinse puternic
- Afișaj optic al forței de închidere, pentru controlul ușor al setării
- Toate funcțiile se pot regla din față
Zone de aplicare
- Uși rezistente la foc și de protecție antifum
- Uși cu opritor cu două canaturi dreapta și stânga
- Uși oscilante cu o lățime a laturii de până la 2800 mm și o lățime a canatului de până la 1400 mm
- Posibilitatea de compartimentare simetrică și asimetrică a ușii
- Montaj pe foaia de ușă pe partea balamalelor
- Instalații de blocare în poziție cu blocare integrată pe canatul pasiv
Specificațiile produsului
| TS 5000 E-ISM/S cu funcție de cursă liberă | |
| Fără bariere conform DIN 18040, până la o lățime (max.) a canatului, în mm | 1400 mm |
| Lățime canat (max.) | 1400 mm |
| Tip de montaj | Montaj pe foaia de ușă pe partea balamalelor |
| Unghi de deschidere (max.) | 180 ° |
| Tensiunea de intrare | 24 V DC |
| Distanță minimă dintre balamale | 1300 mm |
| Lățime minimă a canatului pasiv | 400 mm |
| Compatibilitate uși rezistente la foc | Da |
| Zonă de cursă liberă | 85 ° - 160 ° |
| Forță de închidere reglabilă | Da, continuu |
| Viteză de închidere reglabilă | Da |
| Forță de capăt reglabilă | Da, prin intermediul supapei |
| Amortizarea deschiderii integrată | Da, reglabilă hidraulic |
| Poziție de modificare a forței de închidere | Față |
| Afișaj optic al forței de închidere | Da |
| Blocare în poziție | Electric |
| Blocare în poziție la canatul activ / canatul pasiv | Da / Da |
| Interval de blocare în poziție | 80 ° - 130 ° |
| Reglarea succesiunii de închidere integrată | Da |
Descărcări

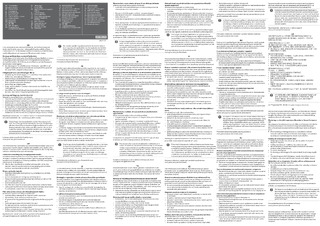

Sistem de amortizor aplicat cu șină de glisare TS 5000 ISM
