Amortizor cu funcție de cursă liberă, 2 canaturi

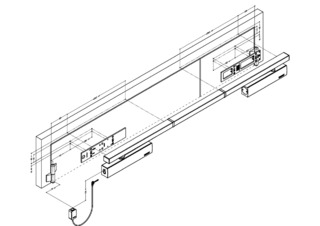

TS 5000 ISM cu funcție de cursă liberă * Sistem de amortizor aplicat cu șină de glisare pentru ușile cu două canaturi, cu reglare integrată a succesiunii de închidere și cu funcție de cursă liberă la canatul activ
- Sistem alcătuit din TS 5000 E HY 3-6 și TS 5000 și șină de glisare ISM
- Canat pasiv cu TS 5000 cu forță de închidere EN2-6 sau TS 5000 ECline cu forță de închidere EN3-5
- Canat activ cu TS 5000 E Hy (24 V) și forță de închidere reglabilă EN3-6
- Se poate utiliza pentru ușile cu opritor pe partea dreaptă și stângă, fără inversare
- Reglarea succesiunii la închidere menține canatul activ în poziție de așteptare până când canatul pasiv este închis
- Cu funcție de blocare confortabilă la canatul activ pentru blocarea în poziţie a ușii în unghiul maxim de deschidere
- Forță de capăt hidraulică, care accelerează ușa cu puțin timp înaintea poziției închis
- Amortizarea integrată a deschiderii frânează ușile împinse puternic
- Afișaj optic al forței de închidere, pentru controlul ușor al setării
- Toate funcțiile se pot regla din față
Zone de aplicare
- Uși rezistente la foc și de protecție antifum
- Uși cu opritor cu două canaturi dreapta și stânga
- Posibilitatea de compartimentare simetrică și asimetrică a ușii
- Uși oscilante cu o lățime a laturii de până la 2800 mm și o lățime a canatului de până la 1400 mm
- Distanță minimă dintre balamale de 1300 mm, lățime minimă a canatului pasiv de 400 mm
- Montaj pe foaia de ușă pe partea balamalelor
Specificațiile produsului
| TS 5000 ISM cu funcție de cursă liberă | |
| Fără bariere conform DIN 18040, până la o lățime (max.) a canatului, în mm | 1400 mm |
| Lățime canat (max.) | 1400 mm |
| Tip de montaj | Montaj pe foaia de ușă pe partea balamalelor |
| Unghi de deschidere (max.) | 180 ° |
| Tensiunea de intrare | 24 V c.c. |
| Distanță minimă dintre balamale | 1300 mm |
| Lățime minimă a canatului pasiv | 400 mm |
| Compatibilitate uși rezistente la foc | Da |
| Zonă de cursă liberă | 85 ° - 160 ° |
| Forță de închidere reglabilă | Da, continuu |
| Viteză de închidere reglabilă | Da |
| Forță de capăt reglabilă | Da, prin intermediul supapei |
| Amortizarea deschiderii integrată | Da, reglabilă hidraulic |
| Poziție de modificare a forței de închidere | Față |
| Afișaj optic al forței de închidere | Da |
| Blocare în poziție | Opțional |
| Reglarea succesiunii de închidere integrată | Da |
