Șină de glisare, 1 canat

TS 5000 * Amortizor de ușă aplicat cu șină de glisare pentru uși cu un canat cu lățime a canatului de până la 1400 mm

Amortizor TS 5000 TS 5000, Amortizor de ușă montat în partea superioară, cu șină de glisare pentru uși cu 1 canat

Forță de închidere reglabilă fără trepte (cu selectare liberă) a EN2-6
Se poate utiliza pentru ușile cu opritor pe partea dreaptă și stângă, fără inversare
Forță de capăt hidraulică, care accelerează ușa cu puțin timp înaintea poziției închis
Viteza de închidere se poate adapta individual
Amortizarea integrată a deschiderii frânează ușile împinse puternic
Afișaj optic al forței de închidere, pentru controlul ușor al setării

Toate funcțiile se pot regla din față

Contactați-ne

Amortizorul de ușă pentru uși cu un canat menționat mai sus asigură un ghidaj liniar clar. Acesta este aprobat pentru montajul pe uși rezistente la foc și de protecție antifum.

Zone de aplicare

Uși rezistente la foc și de protecție antifum
Uși oscilante dreapta și stânga
Uși oscilante cu o lățime a canatului de până la 1400 mm
Montaj pe foaia de ușă pe partea balamalelor și montaj pe toc pe partea opusă balamalelor

Situații de montare în clipuri video și obiecte de referință

Designul decent pentru ușile rotative moderne: amortizorul GEZE TS 5000

TS 5000 închide ușa într-un mod fiabil și se integrează bine în arhitectură © Nicolas Thome / GEZE GmbH

Specificațiile produsului

	TS 5000
Fără bariere conform DIN 18040, până la o lățime (max.) a canatului, în mm	1100 mm
Lățime canat (max.)	1400 mm
Tip de montaj	Montaj pe foaia de ușă pe partea balamalelor, Montaj pe toc partea opusă balamalelor
Unghi de deschidere (max.)	180 °
Compatibilitate uși rezistente la foc	Da
Forță de închidere reglabilă	Da, continuu
Viteză de închidere reglabilă	Da
Forță de capăt reglabilă	Da, prin intermediul supapei
Amortizarea deschiderii integrată	Da, reglabilă hidraulic
Poziție de modificare a forței de închidere	Față
Afișaj optic al forței de închidere	Da
Blocare în poziție	Opțional

Descărcări

Broșură/Folder

Ghid de depanare a defecțiunilor la amortizoare (.pdf | 93 KB)

Declarații de performanță

Declarație de performanță GEZE TS 5000 Sistem de amortizor (.pdf | 747 KB)

Desen de montaj

Desen de montaj TS 3000, TS 5000 și variante de uși din sticlă cu placă și contraplacă de montaj (.dxf | 363 KB)

Desen de montaj TS 5000 Montaj pe toc (.dwg | 175 KB)

Desen de montaj TS 5000 Standard montaj pe ușă partea balamalelor (.dwg | 170 KB)

Desen de montaj TS 5000 Toc de ușă din oțel (.dwg | 168 KB)

Fișa cu datele produsului

TS 5000 Fișa cu datele produsului RO (.pdf | 267 KB)

Imagine produs

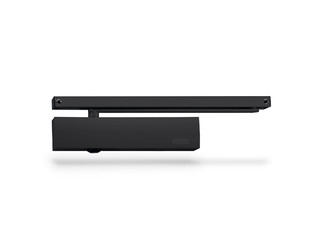

Amortizor TS 5000

LABELLING OBLIGATION: © GEZE GmbH

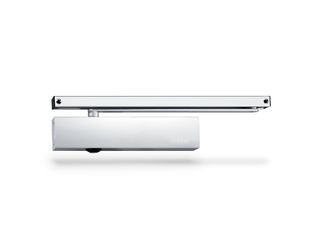

Amortizor TS 5000

LABELLING OBLIGATION: © GEZE GmbH

Amortizor TS 5000, șină de glisare reglabilă pe înălțime

LABELLING OBLIGATION: © GEZE GmbH

Instrucțiuni de montaj

Instrucțiuni de montaj TS 5000 TS 5000 S TS 5000 SoftClose (.pdf | 5 MB)

Model 3D

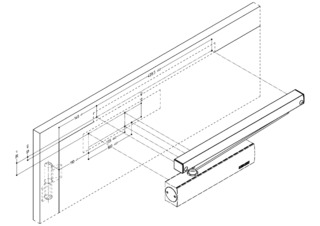

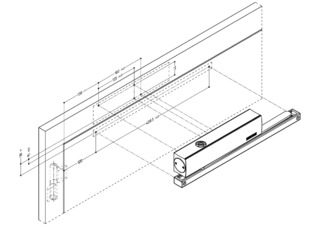

Desen TS 5000 și variante cu șină de glisare standard fără placă de montaj în montaj pe foaia de ușă partea balamalelor (.pdf | 16 KB)

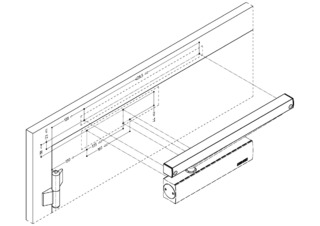

Desen TS 5000 și variante cu șină de glisare standard fără placă de montaj în montaj pe toc partea opusă balamalelor (.pdf | 18 KB)

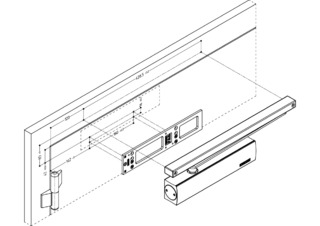

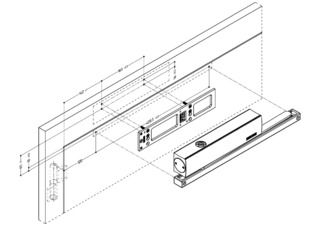

Desen TS 5000 și variante cu șină de glisare standard și placă de montaj în montaj pe foaia de ușă partea balamalelor (.pdf | 39 KB)

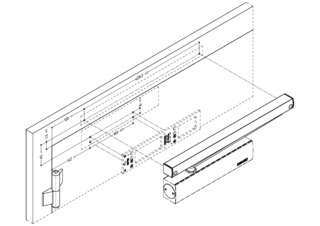

Desen TS 5000 și variante cu șină de glisare standard și placă de montaj în montaj pe toc partea opusă balamalelor (.pdf | 54 KB)

Desen TS 5000 și variante cu șină de glisare T-Stop fără placă de montaj în montaj pe foaia de ușă partea balamalelor (.pdf | 19 KB)

Desen TS 5000 și variante cu șină de glisare T-Stop fără placă de montaj în montaj pe foaia de ușă partea opusă balamalelor (.pdf | 19 KB)

Desen TS 5000 și variante cu șină de glisare T-Stop și placă de montaj în montaj pe foaia de ușă partea balamalelor (.pdf | 42 KB)

Model 3D placă de montaj TS 5000 / TS 5000 SoftClose / TS 5000 ECline / TS 5000 S/ TS 5000 S ECline (.stp | 7 MB)

Model 3D placă de montaj TS 5000/ TS 5000 SoftClose/ TS 5000 ECline / TS 5000 S/ TS 5000 S ECline (.stp | 3 MB)

Model 3D TS 5000 SoftClose/ TS 5000 ECline/ TS 5000/ TS 5000 S/ TS 5000 S ECline Placă de montaj (.stp | 3 MB)

Model GEZE 3D T-Stop Șină de glisare (.stp | 514 KB)

Model GEZE 3D TS 5000 Placă de montaj (.stp | 6 MB)

Prospectul produsului

Broșură de produse broșură de prezentare generală a produselor (.pdf | 2 MB)

Situație de montare

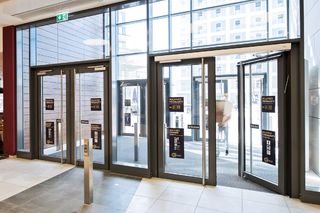

Amortizor aplicat cu șină de glisare - TS 5000 și motor de ușă batantă/amortizor - TSA 160 NT IS/TS, Milaneo

LABELLING OBLIGATION: © Jürgen Pollak / GEZE GmbH

Amortizor aplicat cu șină de glisare - TS 5000 și motor de ușă batantă/amortizor - TSA 160 NT IS/TS, Milaneo

LABELLING OBLIGATION: © Jürgen Pollak / GEZE GmbH

Amortizor aplicat TS 5000, instalat în Sala sportivă din Zadar, Croația.

LABELLING OBLIGATION: © Robert Les / GEZE GmbH

Amortizor TS 5000 cu șină de glisare T-Stop

LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH

Amortizor TS 5000 instalat în clădirea firmei la Vector, Stuttgart.

LABELLING OBLIGATION: © Dirk Wilhelmy / GEZE GmbH

Amortizor TS 5000 instalat în intrarea sălii de sport din Zadar, Croația.

LABELLING OBLIGATION: © Robert Les / GEZE GmbH

Amortizor TS 5000 instalat în intrarea sălii de sport din Zadar, Croația.

LABELLING OBLIGATION: © Robert Les / GEZE GmbH

Amortizor TS 5000 instalat în Rheinlandhaus în Köln.

LABELLING OBLIGATION: © Lothar Wels / GEZE GmbH

Amortizor TS 5000 la intrarea în sala de sport din Zadar, Croația.

LABELLING OBLIGATION: © Robert Les / GEZE GmbH

Amortizor TS 5000 la intrarea în sala de sport din Zadar, Croația.

LABELLING OBLIGATION: © Robert Les / GEZE GmbH

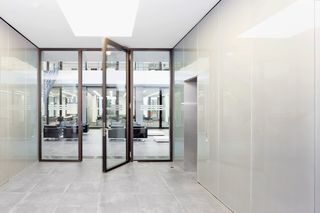

Amortizor TS 5000 pe o ușă exterioară spre curtea interioară a Kö-Bogen II

LABELLING OBLIGATION: © Jürgen Biniasch / GEZE GmbH

Amortizor TS 5000 în căminul de îngrijire a bătrânilor din Bad Lippspringe.

LABELLING OBLIGATION: © Martin Jakob / GEZE GmbH

Amortizor TS 5000, Centrul de formare profesională din München

LABELLING OBLIGATION: © Robert Sprang / GEZE GmbH

Amortizor TS 5000, Cămin de îngrijire Integra, Ronnenberg

Amortizor TS 5000, EnBW Biberach

Amortizor TS 5000, instalat în clădirea firmei Generali din Köln.

Amortizor TS 5000, instalat în Muzeul Textil și Industrial din Augsburg.

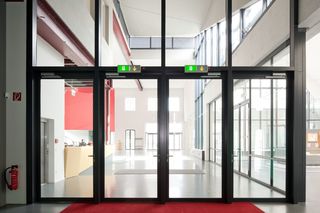

Intrare în Centrul de formare profesională cu uși batante și ieșire de urgență

Restaurantul Panorama de pe vârful Zugspitze

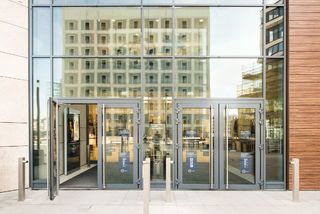

Soluție de acces cu TS 5000, TSA 160 NT IS / TS și RWA K 600 T la Milaneo Stuttgart

Transmisie montant/traversă TS 5000 + OL 90 N, Augustinum

Texte pentru specificații

Specificatie TS 5000 (.doc | 27 KB)

Specificatie TS 5000 (.DOC | 57 KB)

Variante și accesorii

Șină de glisare TS 5000/TS 3000 reglabilă pe înălțime

Piese

Șină de glisare TS 5000 / 3000 reglabilă pe înălțime

Cu egalizarea înălțimii +/- 2 mm și pârghie

Detalii ale produsului

Piese

Șină de glisare TS 5000 / 3000

Șină de glisare standard, cu pârghie

Detalii ale produsului

Piese

Amortizor TS 5000

Corp de bază pentru amortizor cu șină de glisare EN 2-6 cu amortizarea deschiderii

Detalii ale produsului

* Notă cu privire la produsele afișate

Produsele menționate mai sus pot varia în ceea ce privește forma, tipul, caracteristicile și funcțiile (designul, dimensiunile, disponibilitatea, aprobările, standardele etc.) în funcție de țară. Dacă aveți întrebări, vă rugăm să contactați persoana dvs. de contact GEZE sau să ne trimiteți un E-Mail .
