E 1500 S * Acționare cu tijă cu viteză ridicată de deschidere și închidere
- Forță de apăsare mare și viteză ridicată
- Lățimea max. de deschidere de 1000 mm este atinsă în mai puțin de 60 de secunde
- Mod de execuție robust și rezistent la coroziune, cu amortizor încorporat a poziției de capăt
- Pentru lățimi ale canatului de peste 1200 mm sunt disponibile seturi de acționare Syncro
- Carcasă din aluminiu pentru cele mai ridicate pretenții de design
- Consolele complete permit montajul multilateral pe muchiile de închidere principale sau secundare
- Syncroset fără unitate de comandă externă
- Verificat ca dispozitiv de evacuare a fumului și gazelor fierbinţi cu acţiune naturală (NRWG) conform EN 12101-2
Zone de aplicare
- Fereastră grea în zona acoperișului
- Aerisire naturală, instalaţie de evacuare a fumului și a căldurii (RWA), aparat de evacuare a fumului și căldurii cu acțiune naturală (NRWG)
- Utilizarea în sistem de evacuare a aerului uzat
- Montaj pe ferestrele din lemn, PVC sau metalice
Situații de montare în clipuri video și obiecte de referință

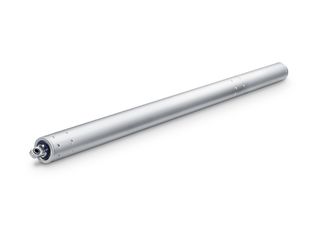

Acționare cu tijă E 1500 S

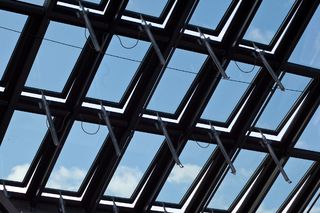

Acționare cu tijă cu viteză ridicată de deschidere și închidere, instalată în Rheincenter Weil © Michael Eckmann / GEZE GmbH
Acționare cu tijă E 1500 S
Acționare cu tijă cu viteză ridicată de deschidere și închidere © Nikolaus Grünwald / GEZE GmbH
Specificațiile produsului
| E 1500 S | |
| Dimensiuni | 50 x 50 mm |
| Viteză de deschidere RWA | 16 mm/s |
| Viteză de deschidere ventilare | 16 mm/s |
| Viteză de închidere (max.) | 16 mm/s |
| Forță de apăsare (max.) | 1500 N |
| Forță de menținere în poizția închis (max.) | 25000 N |
| Forța de apăsare | 1500 N |
| Forță de tracțiune | 1500 N |
| Tensiune în funcționare | 24 V ± 25 % |
| Tensiune de funcționare | 24 V DC |
| Consum de curent | 4 A |
| Consum de putere | 72 W |
| Durata undei de repaus | 20 % |
| Durată de pornire | 30 % |
| Lungime cablu de conexiune | 3 m |
| Lungime specială a cablului de conectare | 5 m, 10 m |
| Secțiune min. a conductorului de cablu | 1 mm² |
| Numărul de conductori | 3 fire |
| Temperatură de funcționare | -5 - 75 °C |
| Tip de protecție | IP54 |
| Clasa de protecție | III |
| Funcție sincron | Da |
| Tipul blocării suplimentare | Motor de încuiere |
| Tipul reducerii cursei | Setarea din fabrică |
| Decuplare în poziție de capăt extinsă | electronic |
| Decuplare în poziție de capăt retrasă | electronic |
| Deconectare la suprasarcină | Da |
| Deschidere completă în intervalul a 60 s | da, cursă de până la 1000 mm |
| Verificat NRWG | Da |
| Informații suplimentare privind aparatele de evacuare a fumului și căldurii cu acțiune naturală | da, cursă de până la 1000 mm |
| Număr acționări sincronizare | 4 |
| Fereastra de mansardă spre EXTERIOR | Da |
Descărcări
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
LABELLING OBLIGATION: © Michael Eckmann / GEZE GmbH
Variante și accesorii
* Notă cu privire la produsele afișate
Produsele menționate mai sus pot varia în ceea ce privește forma, tipul, caracteristicile și funcțiile (designul, dimensiunile, disponibilitatea, aprobările, standardele etc.) în funcție de țară. Dacă aveți întrebări, vă rugăm să contactați persoana dvs. de contact GEZE sau să ne trimiteți un E-Mail .
