Mecanisme de acționare pentru deschidere
ECchain Acționare cu lanț cu console universale pentru automatizări simple în regim de ventilare
- Acționare cu lanț economică și performantă pentru aplicații de ventilare cu 230 V
- Reglare variabilă a cursei la 200 mm sau 400 mm posibilă pentru diferite cerințe de ventilare
- Suporturile și consolele universale pentru sistemele de profil uzuale de pe piață
- Montare rapidă și simplă
- Se poate utiliza variabil și pe luminatoarele mici
Zone de aplicare
- Aerisire naturală (230 V), chiar și pentru locuința particulară
- Ferestre cu cercevele basculante cu balamale la partea inferioară, cercevele rabatabile cu balamale la partea superioară şi cercevele cu deschidere batantă, cu deschidere spre interior și spre exterior
- Montaj pe ferestrele din lemn, PVC sau metalice
- Montaj pe toc
Situații de montare în clipuri video și obiecte de referință

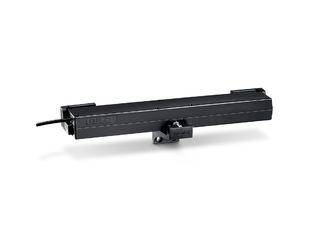

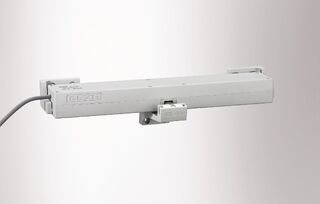

Acționare cu lanț ECchain
Acționare cu lanț cu console universale pentru automatizări simple în regim de ventilare, instalată într-o clădire rezidențială © GEZE GmbH
Observație privind siguranța
Canaturile ferestrei care se prăbușesc pot reprezenta un adevărat pericol pentru viața și sănătatea persoanelor care se află în perimetru. Prin urmare, pentru utilizarea acționărilor GEZE la ferestrele rabatabile se recomandă utilizarea feroneriei de siguranță tip foarfecă GEZE.
Specificațiile produsului
| ECchain | |
| Necesarul de spațiu pe ramă (min.) | Montaj pe toc EW: 55 mm, montaj pe toc AW: 35 mm |
| Necesarul de spațiu pe canat (min.) | Montaj pe toc EW: 37 mm, montaj pe toc AW: 20 mm |
| Viteză de deschidere ventilare | 9 mm/s |
| Viteză de închidere (max.) | 9 mm/s |
| Forță de apăsare (max.) | 250 N |
| Forță de menținere în poizția închis (max.) | 1800 N |
| Forță de tracțiune | 250 N |
| Greutatea canatului | 200 kg* |
| Interval de suprapunere | 10 - 23 mm |
| Tensiune în funcționare | 230 V ± 10 % |
| Tensiune de funcționare | 230 V |
| Consum de curent | 0.13 A |
| Consum de putere | 30 W |
| Durată de pornire | 30 % |
| Secțiune min. a conductorului de cablu | 0.75 mm² |
| Numărul de conductori | 4 fire |
| Temperatură de funcționare | -5 - 60 °C |
| Tip de protecție | IP30 |
| Clasa de protecție | II |
| Decuplare în poziție de capăt extinsă | Întrerupător de capăt de cursă |
| Decuplare în poziție de capăt retrasă | electronic prin intermediul consumului de curent |
| Deconectare la suprasarcină | Da |
| Fereastră basculantă cu balamale la partea inferioară, montaj toc cu deschidere spre INTERIOR | Da |
| Fereastră cu deschidere batantă, montaj toc cu deschidere spre INTERIOR | Da |
| Fereastră cu deschidere batantă, montaj toc cu deschidere spre EXTERIOR | Da |
| Fereastră rabatabilă cu balamale la partea superioară, montaj toc cu deschidere spre EXTERIOR | Da |
