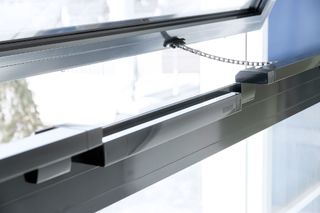

Slimchain Acționare cu lanț, cu design atractiv și numeroase posibilități de utilizare în varianta de execuție de 24 V
- Forma subțire și subtilă se integrează optim în designul fațadei.
- Cursă de acționare reglabilă fără trepte (cu selectare liberă) și viteze individuale pentru ventilare și pentru instalația de evacuare a fumului și a căldurii (RWA)
- Disponibilă ca dotare specială - cursă, lungime cablu, culoare și direcție spre DIN stânga/dreapta configurabile
- Sincronizarea a până la patru acționări fără unitate de comandă externă
- Comutator DIP pentru comutarea regimului de funcționare (Solo și Syncro, Master, Slave)
- Montaj simplu și rapid, cu sistemul de montaj Smart fix
- IQ windowdrive - comanda inteligentă a sistemului de acționare
- Verificat ca dispozitiv de evacuare a fumului și gazelor fierbinţi cu acţiune naturală (NRWG) conform EN 12101-2
Zone de aplicare
- Instalație de evacuare a fumului și a căldurii (RWA) și ventilare naturală (24 V) în zona fațadei
- Este posibilă utilizarea în sistemul de aer uzat și de aer proaspăt
- Ferestre cu cercevele basculante cu balamale la partea inferioară, cercevele rabatabile cu balamale la partea superioară şi cercevele cu deschidere batantă, cu deschidere spre interior și spre exterior
- Fereastră rabatabilă cu balamale la partea superioară cu coborâre și fereastră cu deschidere în plan paralel
- Montaj pe ferestrele din lemn, PVC sau metalice
- Montaj canat, toc sau montaj integrat
- Soluție de sistem în combinație cu motorul de încuiere Power lock
Situații de montare în clipuri video și obiecte de referință

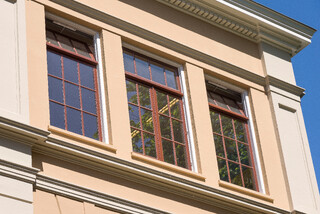

Soluție de ventilare la liceul Praedinius
Ferestrele automatizate sunt o soluție de ventilare ușor de utilizat. Sistemele de ferestre pot fi integrate în mod flexibil în sistemul de tehnică de comandă a clădirii, astfel încât ferestrele să se deschidă și să se închidă automat la anumite ore sau în anumite situații. © Zweitse Korten / GEZE GmbH

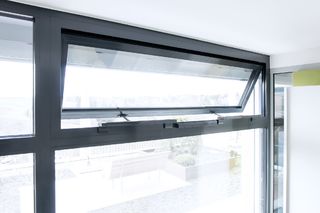

Acționare cu lanț Slimchain, Motor de încuiere Power lock

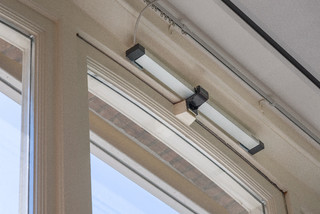

Acționare cu lanț într-un design atractiv cu numeroase posibilități de utilizare în versiunea de 24 V, instalată într-o clădire rezidențială © GEZE GmbH
Power lock și Slimchain
Acționare cu lanț Slimchain într-un design plăcut, cu multe posibilități de utilizare în combinație cu motorul de încuiere Power lock. © GEZE GmbH
Power lock și Slimchain
Acționare cu lanț Slimchain într-un design plăcut, cu multe posibilități de utilizare în combinație cu motorul de încuiere Power lock. © GEZE GmbH

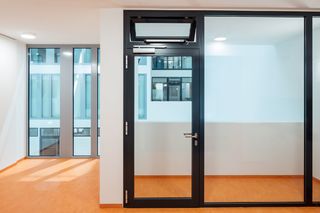

TS 5000 ECline cu Slimchain în montaj pe toc, instalată în primăria Leonberg
Amortizor aplicat cu șină de glisare pentru ușile fără restricții cu un canat cu element de sprijin la deschidere pentru deschiderea ușoară și manevrarea confortabilă a ușii © Jürgen Pollak / GEZE GmbH

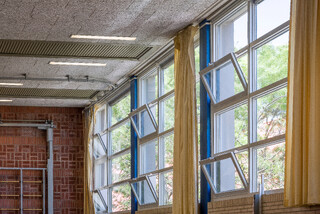

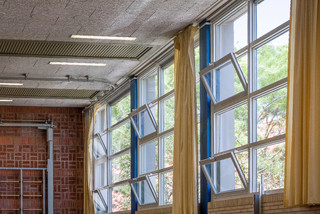

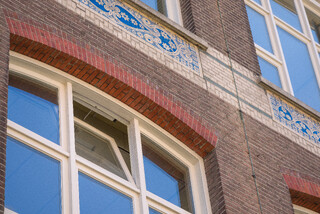

Acționare cu lanț Slimchain 24V
La liceul Praedinius, motoarele de acționare ale ferestrelor sunt conectate la senzori de calitate a aerului. Astfel, ferestrele sunt deschise automat dacă se detectează o valoare CO₂ prea mare în încăpere. © Zweitse Korten / GEZE GmbH

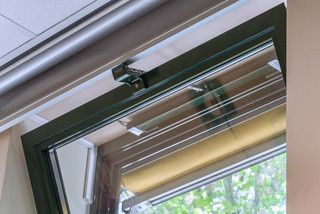

Acționare cu lanț Slimchain 24V
Soluție de ventilare confortabilă și ușor de utilizat: la liceul Praedinius, motoarele de acționare ale ferestrelor sunt conectate la senzori de calitate a aerului și deschid automat ferestrele pe măsură ce calitatea aerului scade. © Zweitse Korten / GEZE GmbH

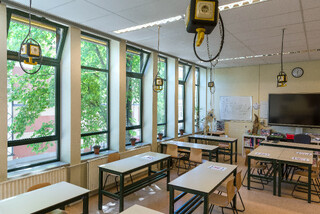

Motoare de acționare a ferestrelor Slimchain 24V la liceul Praedinius
Aerul proaspăt începe cu ferestre care pot fi deschise confortabil. Aici, automatizările sunt conectate optim la sistemul de management al clădirii – integral cu comandă electronică, prin intermediul senzorilor de CO₂, de temperatură, de incendiu sau de fum sau prin KNX. © Zweitse Korten / GEZE GmbH

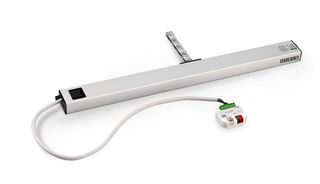

GEZE Slimchain și IQ box KNX
Prin urmare, ferestre și sistem de uși automatizate și interconectate, de aceea se experimentează întotdeauna un climat al încăperii plăcut cu aerisire naturală controlată. © GEZE GmbH
Acționare cu lanț Slimchain
Acționare cu lanț Slimchain într-o clădire de birouri © Exorbitart / GEZE GmbH
Acționare cu lanț Slimchain, instalat într-o clădire de birouri
Instalație de evacuare a fumului și a căldurii și aerisire naturală (24 V) în zona fațadei Este posibilă utilizarea în sistem de evacuare a aerului uzat și de admisie a aerului proaspăt © Exorbitart / GEZE GmbH
Acționare cu lanț Slimchain cu scaner cu laser LZR-i100, instalat într-o clădire de birouri
Acționare cu lanț Slimchain cu scaner cu laser LZR-i100 într-un design atractiv, cu numeroase posibilități de utilizare © Jürgen Pollak / GEZE GmbH
Observație privind siguranța
Canaturile ferestrei care se prăbușesc pot reprezenta un adevărat pericol pentru viața și sănătatea persoanelor care se află în perimetru. Prin urmare, pentru utilizarea acționărilor GEZE la ferestrele rabatabile se recomandă utilizarea feroneriei de siguranță tip foarfecă GEZE.
Specificațiile produsului
| Slimchain | |
| Necesarul de spațiu pe ramă (min.) | Montaj pe toc EW: 40 mm, montaj pe canat EW: 16/21 mm, montaj pe toc AW: 31 mm |
| Necesarul de spațiu pe canat (min.) | Montaj pe toc EW: 40 mm, montaj pe canat EW: 34/29 mm, montaj pe toc AW: 19 mm |
| Viteză de deschidere RWA | 15 mm/s |
| Viteză de deschidere ventilare | 5 mm/s |
| Viteză de închidere (max.) | 5 mm/s |
| Forță de apăsare (max.) | 100 N (în funcție de cursă), consultați diagrama forță-distanță |
| Forță de menținere în poizția închis (max.) | 2000 N |
| Forță de tracțiune | 300 N |
| Greutatea canatului | 200 kg* |
| Interval de suprapunere | 0 - 23 mm (în funcție de aplicație și setul de consolă) |
| Tensiune în funcționare | 24 V ± 25 % |
| Tensiune de funcționare | 24 V DC |
| Consum de curent | 1.1 A |
| Preluare de curent electric conform domeniului de utilizare | Ventilare (24 V): 0,9 A; RWA (18 V): 1,1 A |
| Consum de putere | 22 W |
| Durată de pornire | 30 % |
| Lungime specială a cablului de conectare | 5 m, 7.5 m |
| Secțiune min. a conductorului de cablu | 0.75 mm² |
| Numărul de conductori | 4 fire |
| Temperatură de funcționare | -5 - 70 °C |
| Tip de protecție | IP40 |
| Clasa de protecție | III |
| Funcție sincron | Da |
| Viteză de deschidere reglabilă (ventilare) | Da |
| Blocare suplimentară disponibilă | Da |
| Tipul blocării suplimentare | Motor de încuiere |
| Tipul reducerii cursei | Aparat de reglare, Setarea din fabrică |
| Decuplare în poziție de capăt extinsă | electronic, prin intermediul traductorului de distanță internă |
| Decuplare în poziție de capăt retrasă | electronic prin intermediul consumului de curent |
| Deconectare la suprasarcină | Da |
| Deschidere completă în intervalul a 60 s | da, inclusiv motor de încuiere |
| Verificat NRWG | Da |
| Informații suplimentare privind aparatele de evacuare a fumului și căldurii cu acțiune naturală | da, inclusiv motor de încuiere |
| Număr acționări sincronizare | 4 |
| Compatibil cu KNX | Da |
| Fereastră basculantă cu balamale la partea inferioară, montaj toc cu deschidere spre INTERIOR | Da |
| Fereastră basculantă cu balamale la partea inferioară, montaj canat cu deschidere spre INTERIOR | Da |
| Fereastră basculantă cu balamale la partea inferioară, montaj toc cu deschidere spre EXTERIOR | Da |
| Fereastră cu deschidere batantă, montaj toc cu deschidere spre INTERIOR | Da |
| Fereastră cu deschidere batantă, montaj canat cu deschidere spre INTERIOR | Da |
| Fereastră cu deschidere batantă, montaj toc cu deschidere spre EXTERIOR | Da |
| Fereastră rabatabilă cu balamale la partea superioară, montaj toc cu deschidere spre INTERIOR | Da |
| Fereastră rabatabilă cu balamale la partea superioară, montaj toc cu deschidere spre EXTERIOR | Da |
| Fereastră clapă cu coborâre, montaj toc cu deschidere spre EXTERIOR | Da |
| Fereastră cu deschidere în plan paralel, montaj toc cu deschidere spre EXTERIOR | Da |
