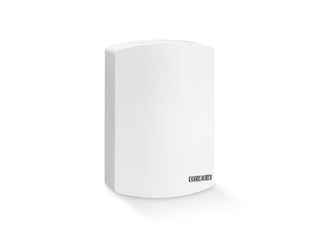

THZ N4 Centrală de desfumare pentru casa scării în carcasă compactă, pentru devierea fumului și instalații de evacuare a fumului și a căldurii mici
- Design compact și atractiv, cu carcasă din PVC
- Flexibilitate maximă datorită numeroaselor posibilități de reglare a parametrilor
- Siguranță și fiabilitate confirmate prin agrementul VdS și certificarea TÜV
- Posibilitate de interconectare a mai multor centrale de desfumare pentru casa scării (THZ) prin intermediul contactelor cu potențial zero
- Punere în funcțiune rapidă și facilă cu terminalul pentru service ST 220
- Montare facilă și rapidă
Centrală de desfumare pentru casa scării în carcasă compactă, pentru devierea fumului și instalații de evacuare a fumului și a căldurii mici
Zone de aplicare
- Devierea fumului din casele scărilor
- Pentru solulţii mai mici de evacuare a fumului și căldurii (desfumare) cu un compartiment de incendiu
- Posibilități de conectare pentru senzori de fum, butoane FT 4, contacte pentru centrala e alarmare la incendiu, butoane pentru ventilare și senzori meteo
- Pentru sisteme de acționare RWA cu un consum total de curent de 4,5 A
- Comanda acționărilor cu electromotor de 24 V pentru evacuarea fumului și a căldurii în caz de incendiu
- Comanda unei aerisiri naturale controlate
- Adecvate pentru construcțiile noi și ca echipare ulterioară

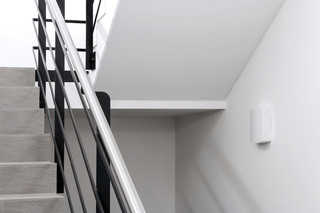

Situații de montare în clipuri video și obiecte de referință
THZ N4 emergency power control unit, SHEV
SHEV emergency power control units enable the coordinated control and release of supply and exhaust air for openings equipped with window drives. A compact solution for safe smoke evacuation in stairwells. © GEZE GmbH
Specificațiile produsului
| THZ N4 | |
| Dimensiuni | 193 x 285 x 89 mm |
| Lățime | 193 mm |
| Înălțime | 285 mm |
| Adâncime | 89 mm |
| Material | PVC |
| Culoare | alb RAL 9016 |
| Tip de protecție | IP30 |
| Temperatură de funcționare | -5 - 40 °C |
| Tensiune de funcționare | 230 V AC |
| Consum de putere (max.) | 120 W |
| Secțiune transversală racord / rețea | 1.5 mm² |
| Tensiunea de ieșire | 24 V DC +/-15% |
| Durata undei de repaus | 2 % |
| Curent de ieșire (max.) | 4.5 A |
| Durată de pornire la curent de ieșire max. | 30 % |
| Secțiune transversală racord cablu motor | 4 mm² |
| Capacitate acumulator | 2.3 Ah |
| Grupuri de alarmă | 1 |
| Grupuri de ventilare | 1 x |
| Interconectare a mai multor centrale | Transmiterea semnalelor de alarmă și resetarea conexiunii între maxim 10 centrale |
| Ieșiri de semnal disponibile | 3 contacte de alarmare parametrizabile |
| Reglarea parametrilor la centrale | Butoane de service și 5 leduri sau ST 220 |
| Nonconformitate | EN 12101-10, ISO 21927-9 |
| Aprobări | VdS |
