Mecanisme de acționare pentru deschidere
Slimchain 230 V Acționare cu lanț, cu design atractiv și numeroase posibilități de utilizare în varianta de execuție de 230 V
- Forma subțire și subtilă se integrează optim în designul fațadei.
- Montaj simplu și rapid, cu sistemul de montaj Smart fix

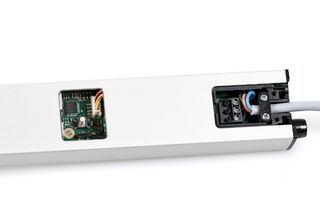

- Conectare directă la 230 V a acționării prin intermediul unui terminal de conexiune cu fișă de conectare
- Introducere cablu 230 V acoperită
- Acces direct la sistemul electronic pentru reglarea parametrilor prin intermediul capacului de service
- Cursă de acționare reglabilă fără trepte
- Disponibilă ca dotare specială - cursă, lungime cablu, culoare și direcție spre stânga/dreapta configurabile
Zone de aplicare
- Ventilare naturală în zona fațadei
- Ferestre cu cercevele basculante cu balamale la partea inferioară, cercevele rabatabile cu balamale la partea superioară şi cercevele cu deschidere batantă, cu deschidere spre interior și spre exterior
- Fereastră rabatabilă cu balamale la partea superioară prin coborâre, cu deschidere spre exterior
- Montaj pe ferestrele din lemn, PVC sau metalice
- Montaj canat, toc sau montaj integrat
Situații de montare în clipuri video și obiecte de referință
Slimchain 230 V, Accesorii acționare cu lanț
© GEZE GmbH
Observație privind siguranța
Canaturile ferestrei care se prăbușesc pot reprezenta un adevărat pericol pentru viața și sănătatea persoanelor care se află în perimetru. Prin urmare, pentru utilizarea acționărilor GEZE la ferestrele rabatabile se recomandă utilizarea feroneriei de siguranță tip foarfecă GEZE.
Specificațiile produsului
| Slimchain 230 V | |
| Necesarul de spațiu pe ramă (min.) | Montaj pe toc EW: 40 mm, montaj pe canat EW: 16/21 mm, montaj pe toc AW: 31 mm |
| Necesarul de spațiu pe canat (min.) | Montaj pe toc EW: 40 mm, montaj pe canat EW: 34/29 mm, montaj pe toc AW: 19 mm |
| Viteză de deschidere ventilare | 5 mm/s |
| Viteză de închidere (max.) | 5 mm/s |
| Forță de apăsare (max.) | 100 N (în funcție de cursă), consultați diagrama forță-distanță |
| Forță de menținere în poizția închis (max.) | 2000 N |
| Forță de tracțiune | 300 N |
| Greutatea canatului | 200 kg* |
| Interval de suprapunere | 0 - 23 mm (în funcție de aplicație și setul de consolă) |
| Tensiune în funcționare | 230 V ± 10 % |
| Tensiune de funcționare | 230 V |
| Consum de curent | 0.3 A |
| Consum de putere | 30 W |
| Durată de pornire | 30 % |
| Lungime specială a cablului de conectare | 5 m, 7.5 m |
| Secțiune min. a conductorului de cablu | 0.75 mm² |
| Numărul de conductori | 3 fire |
| Temperatură de funcționare | -5 - 70 °C |
| Tip de protecție | IP30 |
| Clasa de protecție | II |
| Viteză de deschidere reglabilă (ventilare) | Da |
| Tipul reducerii cursei | Aparat de reglare, Setarea din fabrică |
| Decuplare în poziție de capăt extinsă | electronic, prin intermediul traductorului de distanță internă |
| Decuplare în poziție de capăt retrasă | electronic prin intermediul consumului de curent |
| Deconectare la suprasarcină | Da |
| Fereastră basculantă cu balamale la partea inferioară, montaj toc cu deschidere spre INTERIOR | Da |
| Fereastră basculantă cu balamale la partea inferioară, montaj canat cu deschidere spre INTERIOR | Da |
| Fereastră basculantă cu balamale la partea inferioară, montaj toc cu deschidere spre EXTERIOR | Da |
| Fereastră cu deschidere batantă, montaj toc cu deschidere spre INTERIOR | Da |
| Fereastră cu deschidere batantă, montaj canat cu deschidere spre INTERIOR | Da |
| Fereastră cu deschidere batantă, montaj toc cu deschidere spre EXTERIOR | Da |
| Fereastră rabatabilă cu balamale la partea superioară, montaj toc cu deschidere spre INTERIOR | Da |
| Fereastră rabatabilă cu balamale la partea superioară, montaj canat cu deschidere spre INTERIOR | Da |
| Fereastră rabatabilă cu balamale la partea superioară, montaj toc cu deschidere spre EXTERIOR | Da |
| Fereastră clapă cu coborâre, montaj toc cu deschidere spre EXTERIOR | Da |
